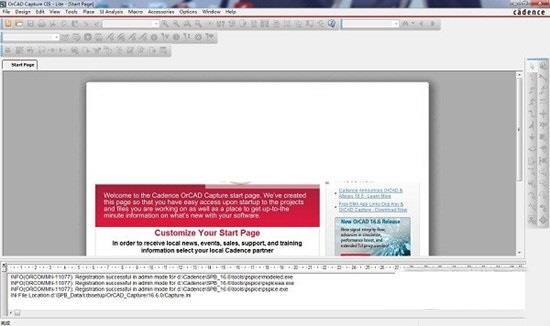

纠错留言#Cadence Allegro汉化版(PCB电路设计工具)截图
#Cadence Allegro汉化版(PCB电路设计工具)简介
Cadence Allegro安卓版是一款非常优异的PCB电路原理专用工具,为消费者提供了绝大多数的电子器件产品开发流程,有着快速、密度高的、多层繁杂PCB设计走线作用,以顶级步骤加工工艺助顾客完成最大生产主力和最大高效率,为顾客的设计部门给予全方位支撑,提升了原理图设计高效率,感兴趣的小伙伴能够下载并安装哦!
Cadence Allegro中文版软件介绍:
商品包括了电子产品设计的整个过程,包含系统级设计方案,功能验证,IC综合性及合理布局走线,仿真模拟、混合信号及频射IC设计方案,全定制集成电路,IC物理学认证,PCB设计和硬件配置仿真建模等。与此同时,Cadence公司还提供了设计方案方法学服务项目,帮助企业提升其产品开发流程;给予设计外包服务项目,帮助顾客进到新的行业行业。自1991年至今,该企业已经连续在全球EDA市场里销售额位列第一。全世界著名半导体材料与电子控制系统企业均将Cadence软件作为全球设计标准的。
Cadence Allegro中文版系统特点:
1、适宜的图型客户环境与应用标志的展现电源电路
2、在强劲的环境里OrCAD Capture和Capture CIS原理图设计电源电路
3、设计方案PCB能力(印刷线路板架和指线路板或PCB)
4、拥有一个广泛公共图书馆,里边塞满了电子器件和电子产品
5、图型自然环境PSpice中最高级的模拟仿真与分析电子线路
6、环境中的Orcad PCB设计器/在线编辑器设计制作和编写PCB
7、能够和MATLAB和Simulink手机软件开展互动
Cadence Allegro中文版软件特点:
1、图形界面、抽象化和层级化运营能力提升了原理图设计高效率;
2、与强悍的元器件信息管理系统(CIS)相对高度集成化,推动甄选元器件和已经有元器件库的器重,能够加速原理图设计过程,减少成本费用;
3、有利于搜索元器件,并和MRP、ERP、PDM数据库系统完成相对高度集成化;
4、为消费者提供超出200万免费的元器件封装,有利于灵便挑选设计方案元器件;
5、规范化管理原材料序号和元器件信息内容;
6、可以进行数据流程、封装形式及其互连的在线制作标准查验;
Cadence Allegro中文版操作技巧:
1、regular pad 、anti-pad 和thermal pad的差别
a:真正焊层尺寸、带防护尺寸焊层、花焊层
2、如何做正方形(或其他非环形)胶片热汗盘?
a:做一个正方形(或其他非环形)的shape symbol,然后在做pad时把shape symbol赋给flash~~
3、想挪动器件的某一个pin , 请问一下应该怎么做。用move 指令, 总提醒symbol or drawing must have unfixed_pins property。
a: edit -> properties 选定要move pin的器件的 symbols,提升 unfixed_pins 特性就可以。
4、how can i get rid of the "dynamic length" dialogue box?
a: setup -> user preferences editor ->etch>allegro_etch_length_on
5、请问一下怎样將以删掉的pin number及silkscreen复原??
a:删掉此零件,重新再导进~~~或能直接update 零件还可以
6、从orcad导入后,place->quickplace,可是出的元器件上边许多丝横,就跟铺铜一样,是怎么回事?
a:把package geometry 的 place_bound_top 划掉就可以.
