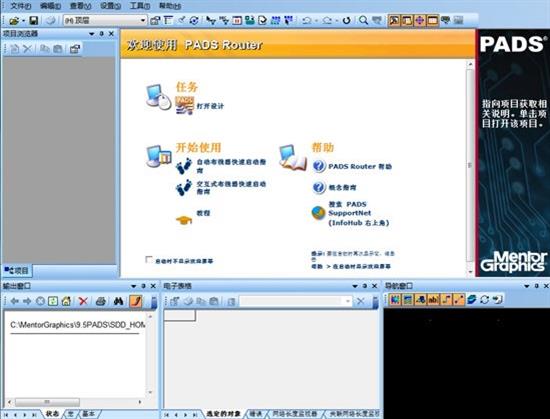

PADS9.5中文版(PCB设计工具软件)

PADS9.5安卓版是一款十分技术专业的pcb电子档制图软件，有着十分更专业的Xpedition科技的PCB设计水平，能够轻松进行一定的PCB线路板设计，让线路板的设计任务更为省时省力，便捷电路原理技术工程师及其专业技术人员开展工作，满足客户的所有应用要求，欢迎各位前去本网站免费下载。

PADS9.5汉化版软件介绍：

Mentor Graphics公司的pads9.5版做为业内热门的PCB设计服务平台，因其强悍的互动式合理布局走线性能和简单易用等优点，在通讯、半导体材料、消费电子产品、医用电子等现阶段最耀眼的工业应用获得了广泛应用。PADS Layout/ Router适用完备的PCB设计步骤，包括了从电路原理图网表导进，标准推动中的互动式合理布局走线，DRC/DFT/DFM校检和分析，一直到最后生产文档(Gerber)、安装文档及物料(BOM)导出等多个方面的功能性需求，保证PCB技术工程师效率高地做好设计方案.

PADS9.5汉化版基本功能：

1、Shell ：手机软件操作过程自然环境(用户界面)，适用不得超过随意经营规模错综复杂的PCB设计;

2、PCB Editor：基本上PCB设计控制模块，包含手工制作合理布局走线、设计规则校检(DRC)、手工制作敷铜、工程项目改动指令(ECO)、焊层及通孔库编写、Gerber数据输出等服务;

3、Library Module：电子器件库管理功能，适用对文件库的加上、删掉，以及对于库文件元器件封装符号的加上、删掉、编写等行为，适用从PCB文件创建文件库功能的;

4、DXF Link：DXF文件格式的双重转换接口，能够导进在AutoCAD等机械软件中绘图的PCB板框，还可以将现阶段PCB设计导出来为DXF文件格式数据信息;

5、CCT Link：与Cadence Specctra PCB走线器开展数据交换的插口;

6、On-Line Design Rule Checking：即时设计规则检测控制模块，能够对设计师操作开展实时监控系统，立即阻拦很有可能违反线长、线距、间隔等设计规则操作。设计师可以根据必须运行/停止On-Line DRC;

7、Auto Dimensioning：全自动公差标注控制模块，给予合乎国家标准的全自动公差标注作用，标明具体内容能够为电子器件或PCB板框等设计内容长度、半经、视角等主要参数;

PADS9.5汉化版操作技巧：

1、用filter选择要删除的东西，随后选中，delete就可以

2、在Filter中只选Lable，在版图上选中全部线路板，将选定每一个元器件型号，挑选Property，能同时改动全部元器件型号大小，字体的大小等。

3、Solde Mask是用于画不必绿油的嘛?这一层要在PCB板制造商产生的吗?//这一层是阻焊层，每一个元器件脚都是有防焊的。你需要搞好特殊一部分，正常一部分无需理。对于在哪儿形成，就随意了。我一般是形成后给PCB生产厂家。

4、Paste Mask是用于干啥的?不是这一层仅有去贴片厂才产生的?//这一层是助焊膏施胶层，仅有贴片元件的焊层才会，一般你出好GERBER给网板厂。

5、在PADS焊层提示框中编辑栏有什么作用?//通常是用在一些焊层和通孔的核心没有在一点里的焊层，还可以灵活运用在其他方面。

6、加入公司文件格式框的流程：Drafting Toolbar---from library---*******(库名称)库挑选就可以。

7、Gerber文件输出页数，一共为N 8张

PADS9.5汉化版软件优势：

1、适配Protel设计方案

PADS9.5最新版本具有Protel设计方案转化器，能与Protel开展PCB设计和封装库的双重数据交换。

2、适用OrCAD电路原理图网表

可导进OrCAD电路原理图网表，在PCB设计环节中能与OrCAD电路原理图开展正反面标明和互动精准定位。

3、适配Expedition与BoardStation设计方案

具有与Expedition的双重插口，能直接载入或保留为Expedition格式HKP文件或BoardStation(prt/cmp/net/wir/tra/tch)文档。

4、给予与CadenceSpacctra PCB走线器的插口

具有Spacctra Link控制模块，可将现阶段设计方案文件导出至Spacctra走线器中。
