VariCAD最新版(2D/3D机械工程CAD绘图软件)

VariCAD最新版本(2D/3D机械自动化CAD绘图软件)是一款十分适用的cad高精密绘图软件，手机软件涵盖了二维制图、三维实体线模型、机械设备零件库、二维符号库、机械设备部位的测算、导进和导出来等众多程序模块，关键运用于机械设备建筑工程设计，可以协助设计方案工作人员迅速建立3d和2d的机械自动化图，与此同时手机软件选用STEP、STL、IGES、DWG和DXF格式文件，系统软件彻底适用Unicode，此软件的图形界面设计(GUI)被制定成容许迅速和形象化的3D/2D方位。

VariCAD汉化版手机软件作用：

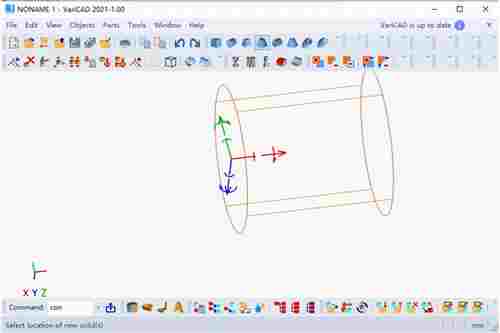

操作界面和系统软件自然环境

VariCAD的图形界面设计(GUI)致力于完成迅速，形象化的3D / 2D精准定位。

它历经用心订制和调节，以体现室内设计师的创造性思维，因而能够根据最小的流程捕捉和传递艺术创意。

建立全部指令时都重视便捷性。

您能够从建立3D实体模型逐渐，随后应用它全自动建立图纸文件，或是只有在2D中制作。

3D设计方案一般更“当然”，因为它密切地意味着具体零件和部件。3D方式一般比2D制图更形象化。

以3D方式建立的实体模型可轻轻松松变换为传统式的2D文本文档。VariCAD在变更3D实体模型后给予2D升级专用工具。

VariCAD汉化版系统特点：

测算

VariCAD能够测算2D截面，面积，容积，品质，重心点和抗弯刚度。机械零件测算也包含以内 - 针对机械设计师每日应用的规范零件。有拉长和扭力弹簧，预应力钢筋螺钉连接，销和平行面键，管沟轴，滚动轴承，组成地应力(弯折和扭曲)下的梁，正传动齿轮和齿轮轴几何图形外形及其同步带传动的测算

表层开发设计(钣金件不弯折)

VariCAD还能够建立三维实体线或钣金件零件的开发设计(未弯折)表层。能够将已开发设计斜面的XY座标储存到文本文档中以便进一步解决。您还可以键入弯折指数以自定测算，以体现原材料和技术性。

机械零件和符号库

VariCAD包括规范机械零部件(ANSI，DIN)的库，比如地脚螺栓，螺帽，销，电源插头，销钉，密封圈，滚动轴承，冷轧和拉申样子及其液压机，气动式和电气符号。

3D - 2D导出来

3D实体模型可轻轻松松变换为2D工程图纸，以转化成传统式的制图文本文档。您能够利用在3D中界定主视图来建立一个或好几个选中实体线的2D主视图。除此之外，您还能够导出来特定的一部分。VariCAD适用在3D变更后更新2D制图。

VariCAD汉化版手机软件闪光点：

3D建模

2D制图和编写

可选主要参数适用

几何图形管束的可选择适用

壳模型，管路，电缆线

碰撞试验(影响)

3D安装体和组

表层显影液(板才弯折)

3D目标或2D横截面的测算

VariCAD汉化版手机软件优点：

3D安装和组

VariCAD还给予安装适用专用工具。假如界定了零件和安装体中间的连接，则对零件文档所做的所有变更都将体现在安装文档中，相反也是。还可以界定实体线的连接团本(说白了的同样实体线)。在这样的情形下，编写一个目标会造成升级其全部一样的团本。还能够界定实体线组，使好几个目标的选用和由此可见性变更越来越简易。

①安装树计划方案

子安装能够在独立的资料中界定，还可以从安装中的目前实体线界定(这般处)。子安装由一组实体线和插进点界定。在这里例子中，目前的单极程序流程集分成2个程序段集。随后，在其中一个子部件做为下一个文档开启。

②安装树方案

安装树计划方案用以查验缺少的名字，缺乏必不可少的特性(如图所示号，原材料等)和查验缺少的连接零件安装。能够根据将零件插进到安装文档中，或是借助将安装中的一般实体线导出来到新零件文档(如本例中)来创建安装连接。

碰撞试验(影响)

3D建模的一个出色特点是部件干预查验。VariCAD能够查验3D安装体是不是存有部件中间有可能的撞击(重合容积)。
